规格

法兰厚度A

螺孔分布直径Dl

法兰外径D

螺孔数量n

螺孔直径d

DN50

26

125

165

4

18

DN80

30

160

200

8

18

北京伟涵中控科技有限公司 普通会员 企业类型： 企业单位 (制造商) 经营模式： 制造商 荣誉认证： 保  证  金： 已缴纳 0.00 元 注册年份： 2016 主     营： 压力变送器,静压式液位变送器,涡街流量传感器,一体式涡街流量计,插入式涡街流量传感器,涡街流量计探头 ,电磁流量计,超声波液(物)位计,超声波流量计/热量计,孔板流量计,涡轮流量计,3351 压差变送器,热电阻／热电偶,一体化温度变送器,流量计算仪,温度压力补偿积算仪,单通道仪表,热力管网监控系统 地     址： 北京昌平区北京 产品分类 暂无分类 站内搜索 供应产品采购清单新闻中心公司相册  友情链接 暂无链接

首页 > 供应产品 > 投入液位变送器 智能液位变送器 投入液位变送器 智能液位变送器 点击图片查看原图 产品： 浏览次数：747投入液位变送器 智能液位变送器  单价： 面议 最小起订量： 1 台 供货总量： 10000 台 发货期限： 自买家付款之日起 天内发货 有效期至： 长期有效 最后更新： 2022-09-13 12:08   详细信息 WHSBP2881静压式液位变送器 WHSBP2881液位变送器是引进美国NOVA公司先进的扩散硅压力传感器和德国E+H公司陶瓷电容传感器及ICSensors电路技术开发而成的，它应用了硅精蚀工艺和硅晶片叠合两项技术，是一种高品质的静压式液位测量仪表，广泛适用于石油、化工、冶金、环保、食品、水利、城市供水，油田等行业的液位测量。 WHSBP2881液位变送器的卓越品质，多种安装方式方便了工艺现场的安装，特殊场合可特殊设计，满足了我国工业自动化及部分行业的计量高精度液位检测仪表的需求。          一、工作原理 利用静压法测量原理 当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力为： P＝P·g·H+Po式中： P：传感器迎液面所受压力，    单位：Pa p：被测液体密度，            单位：kg／m3 g：当地重力加速度，          单位：m／s2 Po：液面上大气压，           单位：Pa H：传感器投入液体的深度或安装位置距离液面的高度    单位：m 同时，通过导气电缆将液面上的大气压Po引入传感器的背压腔，以抵消传感器迎液面的Po，使传感器测得压力为：P＝p·g·H (传感器的背压腔始终同大气相通)。     显然，通过测取压力P，可以得到液位深度Ho，传感器感测的压力信号经电路转换放大，补偿后以标准信号输出。   注：此型号适应于开口容器的液位测量    密闭容器采用WH1151DP或WH1151LT差压变送器或其它型式来测量。    二、技术特性 适用介质：与316不锈钢，聚氯乙烯共存的介质    测量范围：0-600mH2O 精    度：0.5％  、  0.25％ 、 0.1％。 介质温度：-40℃~70℃ (介质无结晶)，超出此范围可采用螺纹或法兰式底部取压，中间加隔离器。 环境温度：-40～70℃ 长期稳定性：土0.1％量程／年 电源电压：12-36VDC  标准24VDC 输出信号：两线制4～20mA     负载特性：标准24VDC时，负载电阻≤600Ω 防护等级：IP68 (P1、P3、P5)    IP65 (P2、P4) 防爆等级：iaIICT5 三、结构和材料 变送器中继箱：铸铝，100×68×110，外壳环氧树脂喷涂  变送器探头：1Crl8Ni9Ti，? 29×150，防腐为? 44×140 导气电缆  ：直径? 7的6芯聚氯乙烯电缆、防腐电缆护套为聚四氟 重量(不含导气电缆)：约0.6kg    电气接口：M20×1.5 四、选型指导 1．介质为非腐蚀性或弱腐蚀性如水、生活污水，选Pl型即顶部投入式 2．底部取压的场合．当介质温度较高时选P2型即螺纹取压 3．当介质表面波动较大或含有一定的腐蚀性选P3型即不锈钢导杆式(限2m以下) 4．当在底部取压且有较强腐蚀性的场合时选P4型法兰取压方式 5．容器内的液位测量只能从顶部取压，且腐蚀性较强，应选P5防腐式 五、法兰式规格

六、型号选择

WHSBP2881

液位变送器

外型结构

Pl

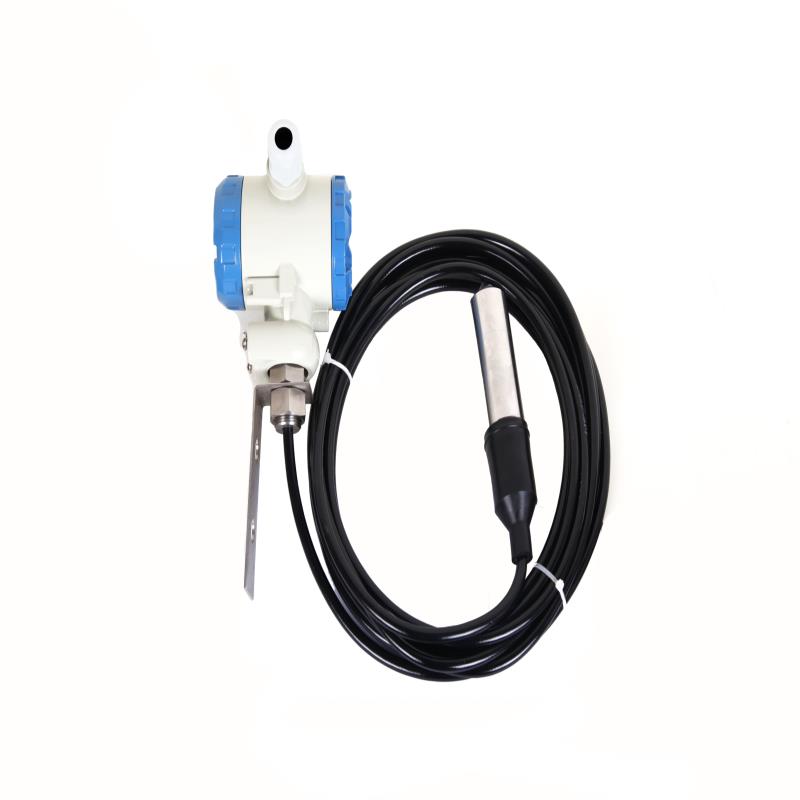

普通投入式，配安装支架

P2

螺纹接口

P3

不锈钢导杆式(限2m以下)配安装支架

P4

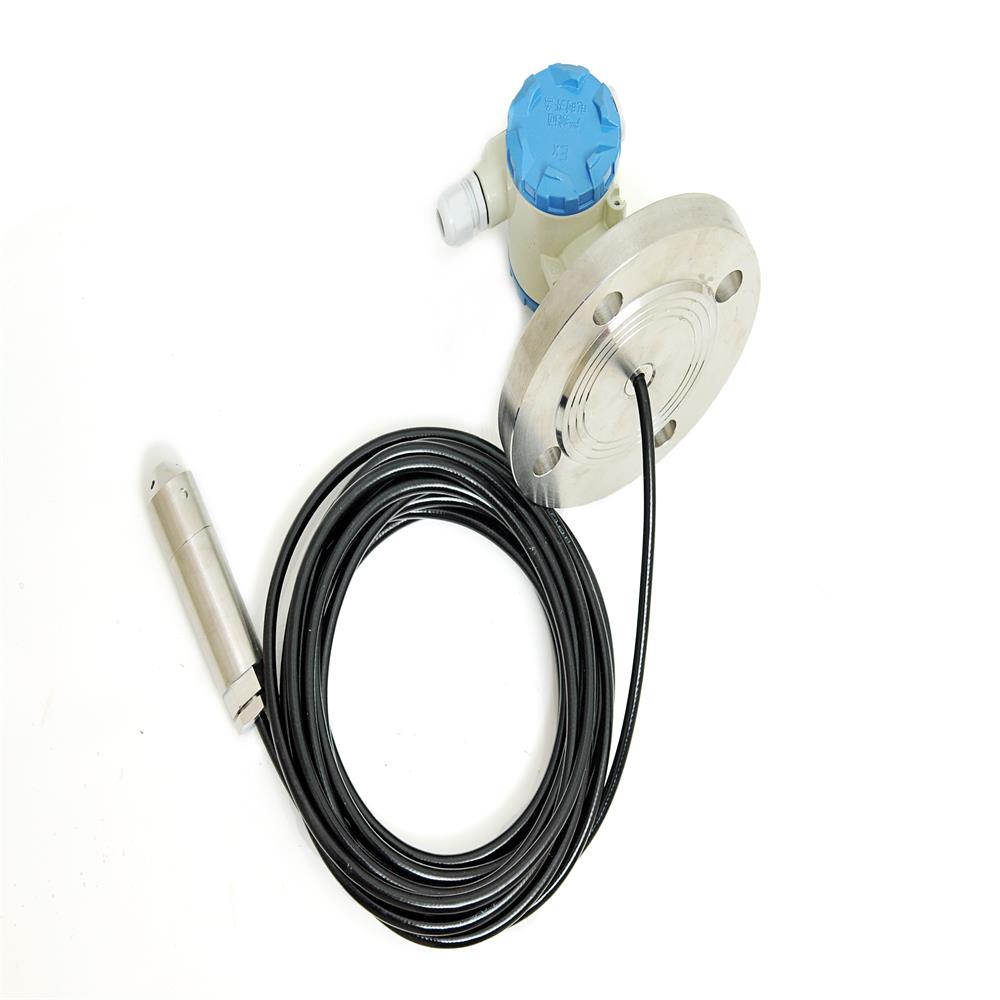

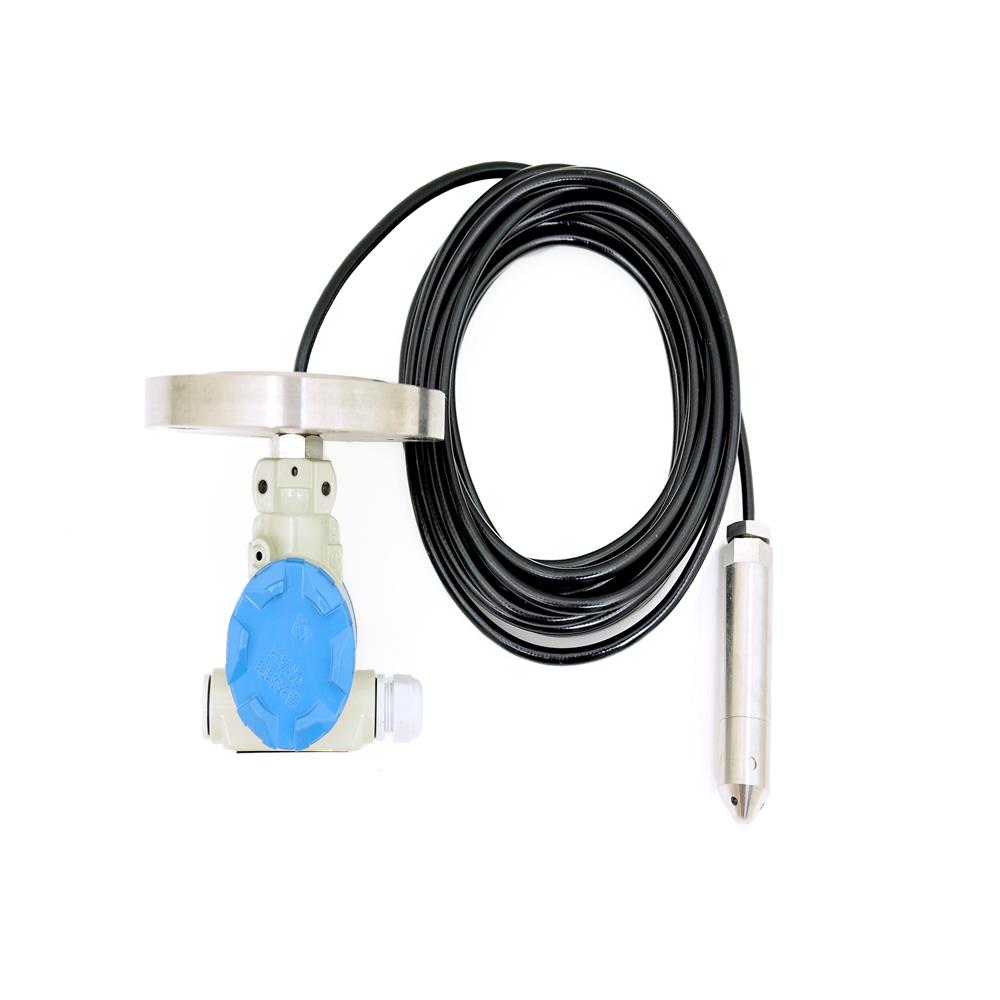

法兰式(如带插入筒应注明规格)

P5

防腐式  配安装支架

法兰规格
(只限P4型)

A0

DN50不锈钢PNl.6

A1

DN80不锈钢PNl.6

A2

DN50聚四氟PNl.6

A3

DN80聚四氟PNl.6

测量范围

l

0～1m

2

0～5m

3

0～10m

4

0～20m

5

0～35m

6

0～70m

7

0～100m

8

0～200m

9

0～400m

10

0～500m

11

0～600m

隔离膜片

K

316不锈钢

T

E+H陶瓷电容

精度等级

A

土0.1％

B

土0.25％

C

土0.5％

防爆类型

N

普通型

I

本安防爆型

现场显示方式

M1

模拟输出

M2

LCD显示

M3

LED显示

探头配重

W

不需要
